第２回アパレル問題研究会－ディスカッション
| 事例１ | 真鍮ファスナーによる変色 |
| 事例２ | エリ・カフスワイヤーの収縮 |
| 事例３ | 革パーツの色泣き |
| 事例４ | スリット糸光沢消失 |
| 事例５ | ビーズの変色 | その他参考事例 | PVCの硬化／アクリルファーの熱変形 |
参考事例：ポリ塩化ビニルのドライクリーニングによる硬化
- ・現象と原因

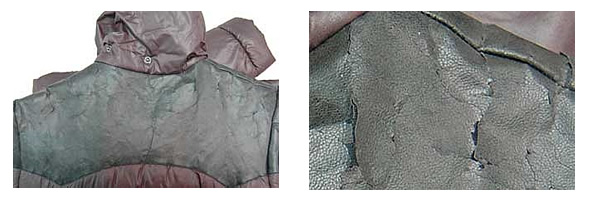

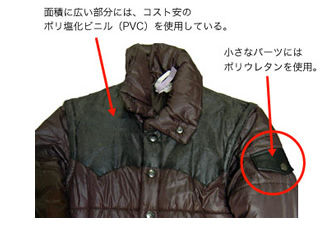

- 表示通り石油系ドライクリーニングをしたら、切り返しの合成皮革部分が硬化、ひび割れした。海外で生産されたものであるが、左上腕部の小さなパーツは日本のアパレルの指示通りポリウレタンを使用してあったが、面積の広い肩のパーツは、指示とは違う「PVC」に変更されていた。
参考事例：アクリルファーの熱収縮
- ・現象と原因
- ・現象

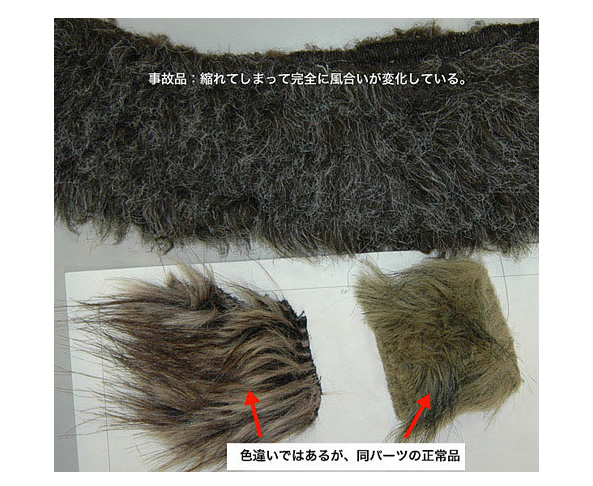

タンブラー乾燥（50℃程度）で大きく縮れて風合いがすっかり変化してしまった。写真は正常品との比較。 - ・原因
表示は、アクリル100％であったが、実際はアクリル系（かなり耐熱性が悪い）の可能性がある。中国の現地表示法では、アクリルとアクリル系の区別がないため注意が必要。
品質問題研究会掲載の検討結果は、あくまで課題試料の観察及び事故状況の推定に基づいて検討した結果の一つであり、試験や分析から導いたものではありませんので事実と異なることがあります。ご了承ください。
