事故内容

３ヶ月程、吊っていたところ裏面が顕著に黄変した。

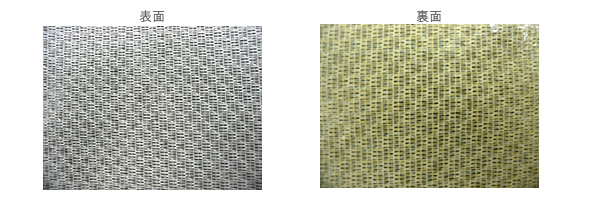

事故品の観察

表面は、特に問題視する黄変は認められないが、裏面（ラミネート面）には顕著な黄変が認められる。また、全体的に硬化が見られる。

事故品

組成：ポリエステル　１００％（フイルム：ポリウレタン）
取扱絵表示：不明
原産国表示：日本製

試験結果

再現試験

項　目		黄変度
		無処理品
耐　光	２０時間照射	４－５級
	100時間照射	４級
Ｎｏｘ	２０時間	２－３級
	８０時間	１－２級
光＋Ｎｏｘ（２０時間照射）		２級
※黄変度：汚染用グレースケールにて判定

試験方法

(1)耐光試験	ＪＩＳ Ｌ ０８４２
(2)Ｎｏｘ試験	試験片を吊り下げた架台をデシケーターに入れ、蓋をして密封し、酸化窒素ガス１０ｍｌを注入する。このデシケーターを８０±２℃の恒温乾燥機中に２０、８０時間放置する。
光＋Ｎｏｘ試験	ＩＳ　Ｌ　０８８８　Ａ法準用 容器に１ｍｌの酸化窒素ガス（Ｎｏｘ）を注入し、密封して２０時間照射する。

所　見

１．事故品は、表面は特に問題視する黄変は認められないが、裏面（ラミネート面）は顕著な黄変が認められ、ラミネートフイルムがポリウレタンとのことから同黄変は、紫外線、もしくはＮｏｘによることが想定される。従って、再現試験として、耐光、Ｎｏｘ試験並びに光＋Ｎｏｘの複合試験を行った。その結果、 （１）耐光試験では、１００時間照射でも問題視する黄変は認められず、事故の再現を得ることは出来なかった。 （２）Ｎｏｘ試験では、２０時間暴露でほぼ事故品程度の黄変が認められ、事故の再現を得ることが出来た。尚、８０時間照射では一層顕著に黄変が進行した。 （３）光＋Ｎｏｘ試験では、２０時間照射で事故品とは顕著な黄変を示した。

２．以上の試験結果から同事故の要因を推察すれば、同事故はＮｏｘによるポリウレタンシートの黄変であり、使用実態も考慮すれば、日光とＮｏｘとの複合作用で黄変が促進されたものと推測される。

３．同事故の再発防止策としては、下記のことが考えられる。
（１）フイルムシートの素材を変更する。
（２）抗Ｎｏｘポリウレタンシートを選択する。
